某汽車焊裝車間使用兩相380V供電的同體懸掛式點焊機，負荷變化極快，焊接時間一般為幾個至幾十個周波。焊接過程中需大量無功，功率因數在0.6左右。同時由于點焊機為沖擊性負荷，造成較大的電壓波動，引發電壓閃變，導致焊接質量差，影響焊接效率。焊機的兩相線電壓供電造成了系統嚴重的三相不平衡，影響系統穩定運行。

2、解決方案

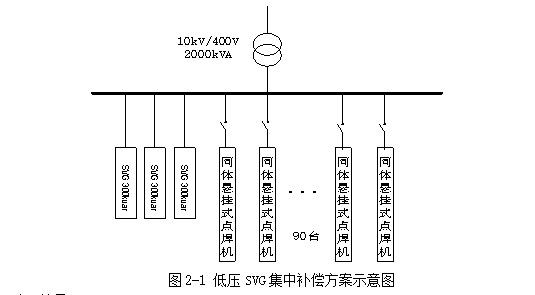

　　根據現場測試與數據分析的結果，采用OSAQ型低壓靜止同步無功補償裝置（SVG）集中補償，在變壓器低壓側加裝3臺SVG，容量均為300kvar，接入系統位置如圖2-1所示。

3、治理效果

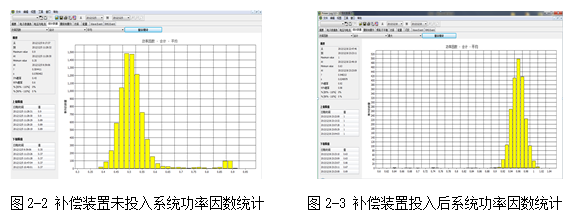

　　裝置運行后，采用FLUKE435測試統計數據如下：

結論：SVG裝置投入前系統功率因數95%概率為0.6，投入后為0.98。
